Multisafe TT3

3 KV AC / 3 KV DC TELESKOP OPP TIL 10 MMultiSafe TT 3 er en teleskopisk spenningstester for rask spenningstesting på overliggende jernbanelinjer og utendørs kob



3 KV AC / 3 KV DC TELESKOP OPP TIL 10 M

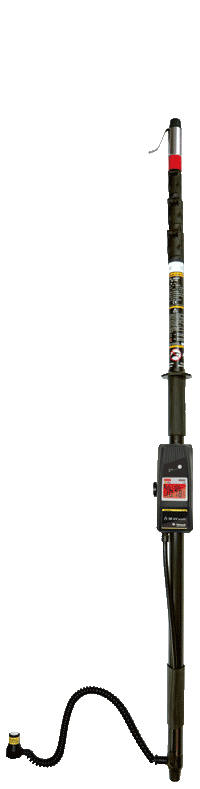

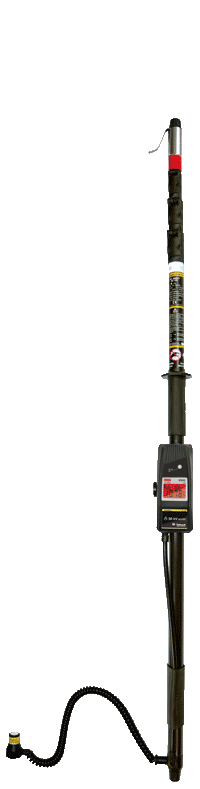

MultiSafe TT 3 er en teleskopisk spenningstester for rask spenningstesting på overliggende jernbanelinjer og utendørs koblingsanlegg. Det raske og brukervennlige teleskopsystemet gjør arbeidet enklere og sparer tid.

Helautomatiske målesekvenser og kun én knapp eliminerer driftsfeil. Den integrerte selvtesten muliggjør rask funksjonstesting av enheten på stedet uten ytterligere hjelpemidler. Med forskjellige størrelser og jordforbindelser tilbyr vi den ideelle testenheten for enhver applikasjon.

Dens 360° visuelle displaysystem, supplert med LCD-skjerm og hørbar varsling, garanterer god oppfatning i alle miljøer. De forseglede beskyttelsesmotstandene reduserer høyspenningen til et ufarlig nivå. Vi garanterer høyeste sikkerhet gjennom overspenningstester > 100 kV og den unike TST sikkerhetsmodulen med kontinuerlig redundant overvåking.


SPENNINGSTESTER:

  • presis visning av spenningen 50 V – 3 000 V AC / DC
  • responsspenning Ut 400 V (andre responsspenninger fra 50 V på forespørsel)
  • stort tofarget opplyst display (rød/grønn), for tydelig advarsel om farlig spenning
  • klar LED-indikator for farlig spenning
  • 360° opplyst bånd lyser (rødt/grønt) i alle retninger
  • akustisk varsling av farlig spenning

SIKKERHET:

  • integrert selvtest for rask sjekk av beskyttelsesmotstander, tilkoblingskabel, display og elektronikk
  • overspenningsstyrke >100 kV
  • høyeste grad av sikkerhet gitt av støpte beskyttelsesmotstander

FLERE FUNKSJONER:

  • teleskopsystem for enkel og rask testing
  • variabel testhøyde opp til ca. 10 meter
  • for innendørs og utendørs bruk
  • ulike testelektroder for testing av kontaktledninger, luftledninger og samleskinner
  • enkel betjening med bare én knapp
  • robust hus
  • IP 65 – vanntett

Tekniske data:


TT 3M

TT 3S

TT 3L

TT 3XL

Nominell spenning

50 - 3 000 V AC
50 - 3 000 V DC

Visningsområde

50 - 3 000 V AC
50 - 3 000 V DC

Frekvensområde

DC / 15 - 500 Hz

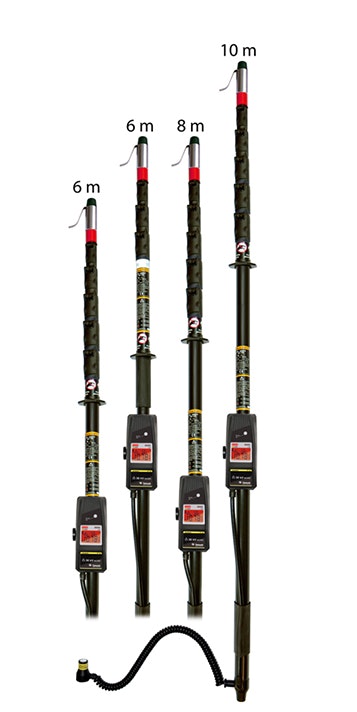

Testhøyde ca. opp til

6,2 m

8,2 m

10 m

Transportlengde

1,65 m

1,35 m

1,65 m

2,14 m

Teleskopsystem

4 del

6 del

Frekvensindikasjon

ja

Spenningstest mot jordpotensial

ja

Spenningstest fase til fase / +pol til -pol

ingen

Indikatorgruppe

I (optisk)
og III (akustisk)

LED-indikator rød/grønn

ja

Tofarget LCD-skjerm

ja

Integrert selvtest

ja

Strømforsyning

6 x 1,5 V AA

Overspenningsstyrke

100 kV

For innendørs bruk

ja

For utendørs bruk

ja

For bruk i fuktige omgivelser (regn)

ja

Grad av beskyttelse

IP 65

Fast tilkobling til jordpotensial

magnet eller railfoot-klemme eller universal-klemme

Jordforbindelsesledning

1,8 m - spiralkabel
6 kV isolert

Utskiftbar elektrodeform

ja

Art.-nr.

89381-MA (med magnet)
89381-SK (med railfoot-klemme) 89381-UK (med universal-klemme)

89380-MA (med magnet)
89380-SK (med railfoot-klemme) 89380-UK (med universal-klemme)

89382-MA (med magnet)
89382-SK (med railfoot-klemme) 89382-UK (med universal-klemme)

89383-MA (med magnet)
89383-SK (med railfoot-klemme) 89383-UK (med universal-klemme)

Produktdimensjoner og vekt

1650 x 120 x 110 mm

3,5 kg med magnet 3,8 kg med skinnefotklemme4,3 kg med universalklemme

1350 x 120 x 110 mm

4,1 kg med magnet 4,4 kg med skinnefotklemme4,9 kg med universalklemme

1650 x 120 x 110 mm

4,5 kg med magnet 4,8 kg med skinnefotklemme5,3 kg med universalklemme

2140 x 120 x 110 mm

5,5 kg med magnet 5,8 kg med skinnefotklemme6,3 kg med universalklemme

Produktpakket dimensjoner og vekt

1710 x 200 x 190 mm

5,5 kg med magnet 5,8 kg med skinnefotklemme6,3 kg med universalklemme

1410 x 200 x 190 mm

6,1 kg med magnet 6,4 kg med skinnefotklemme6,9 kg med universalklemme

1710 x 200 x 190 mm

6,5 kg med magnet 6,8 kg med skinnefotklemme7,3 kg med universalklemme

2200 x 200 x 190 mm

7,5 kg med magnet 7,8 kg med skinnefotklemme8,3 kg med universalklemme

Last ned engelsk/tysk brukerveiledning for flere tekniske data og mer informasjon.
