EP 4EX jordresistanse/lavimpedanse tester 0,00 Ω – 1 MΩ

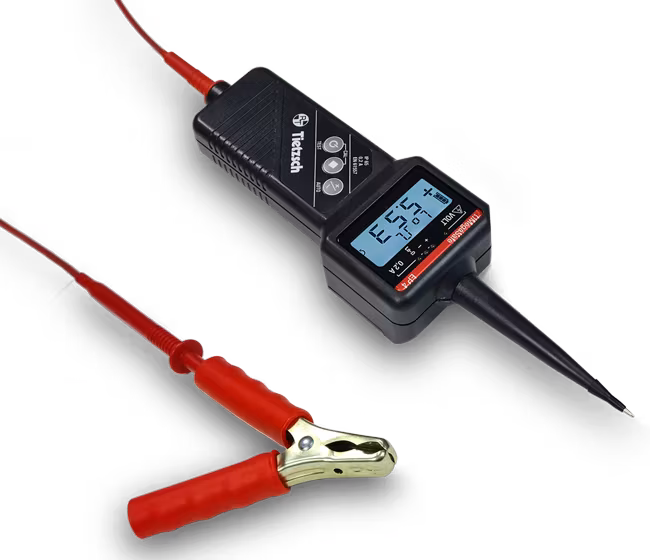

ΩMegaSafe EP 4 Ex er en kompakt motstandsmåler for rask testing i henhold til VDE 0413 / EN 61557-4 av beskyttelses- og jordkabler, potensialutjevning og lynavl


ΩMegaSafe EP 4 Ex er en kompakt motstandsmåler for rask testing i henhold til VDE 0413 / EN 61557-4 av beskyttelses- og jordkabler, potensialutjevning og lynavlederkabler.

EP 4Ex er sertifisert og godkjent for bruk i Ex II-områder.

Den enkle betjeningen og kompakte designen muliggjør rask testing av beskyttelsestiltak i lavspenningsnettverk i samsvar med standarden. Ulike kabler og tilbehør gjør at enheten kan konfigureres for din applikasjon.


RESISTANSEMÅLING:

  • presis indikasjon på motstand mellom 10 mΩ opp til 2 MΩ
  • universelt anvendelig på grunn av stort måleområde og automatisk områdevalg
  • energisparende krets for høy målestrøm 0,2 A for Lo-ohm rekkevidde opp til 10 Ω
  • stor skjerm med bakgrunnsbelysning
  • akustisk varselsignal for motstander mindre enn 2 Ω
  • rask kompensering av målelinje per tastetrykk
  • automatisk polskifte og lagring av måleresultater (+/- verdier)


SIKKERHET:

  • klar LED-indikator for farlig spenning
  • spenningsverdi på LCD-skjermen og akustisk varselsignal
  • beskyttelseskrets mot ekstern spenning opp til 400 V
  • integrert sikring for overspenninger > 400 V


FLERE FUNKSJONER:

  • variert tilbehør
  • enkel håndtering og kompakt design
  • robust kabinett
  • IP 65 – vanntett

TEKNISKE DATA:


EP 4

EP 4Ex

ISO 1

ISO 1Eks

motstandsområde

0,01 Ohm - 2 MOhm

1 kOhm - 20 GOhm

1 kOhm - 2 TOhm

testspenning

-

100 V
250 V500 V1000 V

32V
100 V500 V

teststrøm

maks. 200 mA

1 mA

-

kontinuitetstester med lyd

Ja

tilkobling / elektrode

+ Elektrode
4 mm stikkontakt for 4 mm støpsel

+ Elektrode
4 mm- stikkontakt for 4 mm støpsel

+ Elektrode
4 / 15 mm- stikkontakt for 4 mm støpsel

+ Stikkontakt for
4 mm støpsel- Stikkontakt for 4 mm støpsel

energiforsyning

1 x 9 V

overspenningskategori

CAT III 300 V
CAT II 600 V

CAT III 300 V
CAT II 600 V

i henhold til EN/IEC 61010-1

CAT IV 600 V
CAT III 1000 V

CAT III 600 V

i henhold til EN/IEC 61010-1

beskyttelsesklasse

IP 65

Eksgodkjenning i henhold til ATEX

ingen

ja

ll 2G Exib llC T4 Gb

i henhold til DIN EN 60079-0 og DIN EN 60079-11

ingen

ja

ll 2G og l M2ib llB T4

i henhold til DIN EN 60079-0 og DIN EN 60079-11

Eks-maksimumsverdier

-

U = 8,7V
I = 220 mA
P = 1,3 W

maksimal tillatt induktans 0,2 mH

maksimal tillatt kapasitans 5,0 µF

-

U = 550 V
I = 1,5 mA

maksimal tillatt induktans 28 H

maksimal tillatt kapasitans 1 nF

omgivelsestemperatur

-10 ... + 50 °C

-10 ... + 40°C

-10 ... + 50 °C

-10 ... + 40°C

omfang

Testing av beskyttelsestiltak i henhold til
IEC 61557-4 (VDE 0413 del 4) som beskyttelsesledertesting eller maskinjordingstesting

Testing av beskyttelsestiltak i henhold til
IEC 61557-2 (VDE 0413 del 2) som utløpstesting av gulv og overflater

Art.-nr.

83302

83301

83315

83310

Produktdimensjoner
og vekt

230 x 60 x 40 mm

180 g

230 x 60 x 40 mm

220 g

230 x 60 x 40 mm

220 g

230 x 60 x 40 mm

220 g

Produktpakket
dimensjoner og vekt

300 x 100 x 50 mm

350 g

300 x 100 x 50 mm

370 g

300 x 100 x 50 mm

400 g

300 x 100 x 50 mm

450 g


Last ned engelsk/tysk brukermanual for mer informasjon.
